アメリカのUL認定EV充電ケーブル
参照標準：UL62
ULファイル番号：E345899

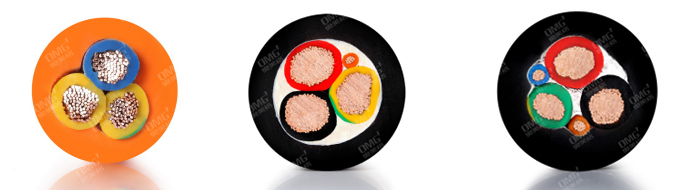

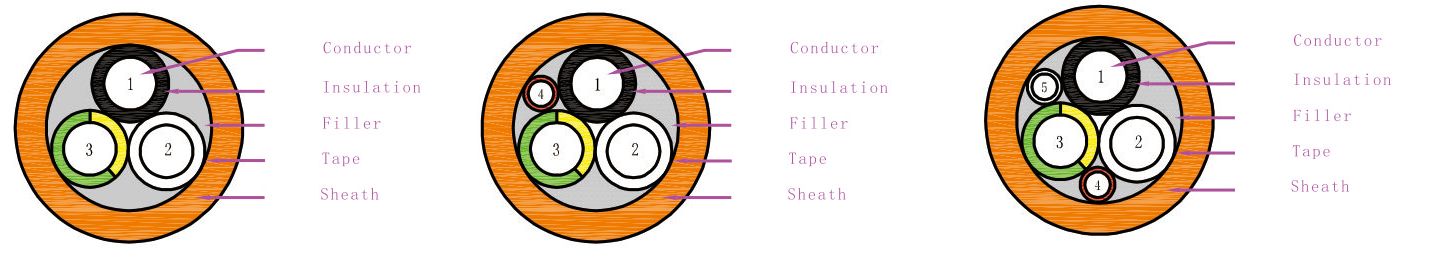

| 構造 | ケーブルの特性 |
| 1.導体 | 定格温度：-40℃〜105℃ |
| 材質：裸銅 | 定格電圧：300V; 600Vまたは1000V |
| 2.絶縁 | 燃焼試験：VW-1試験方法UL2556に準拠 |
| 材質：TPEまたはPVC | 最小曲げ半径：≥5* OD |
| カラー：ブラック、ホワイト、グリーン/イエロー | 耐電圧：1.5kVac / 1min。故障試験方法なしUL2556に準拠 |
| 3.充填 | 低温曲げ：-40℃/ 4h割れなし試験方法UL2556に準拠 |
| 材質：PP Cord | 熱衝撃：150℃/ 1時間割れなし試験方法UL2556に準拠 |
| 4.吊り革 | 耐油性：IRM902、60℃/ 168h引張および伸び≥70％未時効値 |
| 素材：不織布 | 転がり抵抗：S≤12AWG4.45kN、12AWG |
| 5.外鞘 | 耐候性：キセノンアークウェザロメーター720hin、亀裂なし |
| 材質：TPEまたはPVC | 環境要件：RoHS2.0およびREACHに準拠 |
| 色：黒またはオレンジ |
製品番号 |
仕様
|
導体ツイスト外径
|
導体抵抗
|
基準許容電流
|
外径
|
パッケージ |
600V or 1000V EVE(TPE) EVT(PVC) |
3×16AWG |
1.5/1.2 |
14.1 |
12A |
10.8±0.5 |
1000m/700# |
3×14AWG |
1.9/1.2 |
8.88 |
16A |
11.8±0.5 |
800m/700# |
|
3×12AWG |
2.4/1.2 |
5.58 |
23A |
14.3±0.5 |
500m/700# |
|
3×10AWG |
3.0/1.2 |
3.51 |
32A |
15.6±0.5 |
500m/700# |
|
2×8AWG+10AWG |
4.3/3.0 |
2.23/3.51 |
48A |
20.9±0.8 |
500m/950# |
|
2×6AWG+8AWG |
5.4/4.3 |
1.40/2.23 |
63A |
23.4±0.8 |
400m/950# |
|
2×4AWG+6AWG |
6.6/5.4 |
0.882/1.4 |
75A |
27.0±0.9 |
300m/950# |
|
2×2AWG+4AWG |
8.2/6.6 |
0.555/0.882 |
100A |
30.5±1.0 |
400m/1200# |
|
3×16AWG+1×18AWG |
1.5/1.2 |
14.1/22.4 |
12A |
11.4±0.5 |
800m/700# |
|
3×14AWG+1×18AWG |
1.9/1.2 |
8.88/22.4 |
16A |
13.5±0.5 |
500m/700# |
|
3×12AWG+1×18AWG |
2.4/1.2 |
5.58/22.4 |
23A |
14.5±0.5 |
500m/700# |
|
3×10AWG+1×18AWG |
3.0/1.2 |
3.51/22.4 |
32A |
15.8±0.6 |
500m/700# |
|
2×8AWG+10AWG+18AWG |
4.3/3.0 |
2.23/3.51/22.4 |
48A |
20.9±0.8 |
500m/950# |
|
2×6AWG+8AWG+18AWG |
5.4/4.3 |
1.40/2.23/22.4 |
63A |
23.4±0.8 |
400m/950# |
|
2×4AWG+6AWG+18AWG |
6.6/5.4 |
0.882/1.4/22.4 |
75A |
27.0±0.9 |
300m/950# |
|
2×2AWG+4AWG+18AWG |
8.2/6.6 |
0.555/0.882/22.4 |
100A |
30.5±1.0 |
400m/1200# |
|
3×16AWG+2×18AWG |
1.5/1.2 |
3.51/22.4 |
12A |
12.2±0.5 |
500m/700# |
|
3×14AWG+2×18AWG |
1.9/1.2 |
8.88/22.4 |
16A |
14.1±0.5 |
500m/700# |
|
3×12AWG+2×18AWG |
2.4/1.2 |
5.58/22.4 |
23A |
15.1±0.6 |
500m/700# |
|
3×10AWG+2×18AWG |
3.0/1.2 |
3.51/22.4 |
32A |
15.8±0.6 |
500m/700# |
|
2×8AWG+10AWG+2×18AWG |
4.3/3.0 |
2.23/3.51 |
48A |
20.9±0.8 |
500m/950# |
|
2×6AWG+8AWG+2×18AWG |
5.4/4.3 |
1.40/2.23 |
63A |
23.4±0.8 |
400m/950# |
|
2×4AWG+6AWG+2×18AWG |
6.6/5.4 |
0.882/1.4 |
75A |
27.0±0.9 |
300m/950# |
|
2×2AWG+4AWG+2×18AWG |
8.2/6.6 |
0.555/0.882 |
100A |
30.5±1.0 |
400m/1200# |
|
2×1/0AWG+2AWG |
10.5/8.2 |
0.349/0.555 |
200A |
38.0±1.0 |
250m/1200# |
|
2×3/0AWG+1/0AWG |
13.05/10.5 |
0.219/0.349 |
260A |
45.0±1.0 |
150m/1200# |
|
300V EVJE(TPE) EVJT(PVC) |
3×16AWG |
1.5/1.2 |
3.51/22.4 |
12A |
9.5±0.3 |
1200m/700# |
3×14AWG |
1.9/1.2 |
8.88/22.4 |
16A |
10.2±0.5 |
1000m/700# |
|
3×12AWG |
2.4/1.2 |
5.58/22.4 |
23A |
11.4±0.5 |
800m/700# |
|
3×16AWG+1×18AWG |
1.5/1.2 |
3.51/22.4 |
12A |
10.5±0.5 |
1000m/700# |
|
3×14AWG+1×18AWG |
1.9/1.2 |
8.88/22.4 |
16A |
11.1±0.5 |
80m/700# |
|
3×12AWG+1×18AWG |
2.4/1.2 |
5.58/22.4 |
23A |
12.2±0.5 |
500m/700# |
|
3×16AWG+2×18AWG |
1.5/1.2 |
3.51/22.4 |
12A |
11.3±0.5 |
800m/700# |
|
3×14AWG+2×18AWG |
1.9/1.2 |
8.88/22.4 |
16A |
12.0±0.5 |
800m/700# |
|
3×12AWG+2×18AWG |
2.4/1.2 |
5.58/22.4 |
23A |
13.1±0.5 |
500m/700# |
|
信号線の数は0〜6以上で、信号線の導体仕様は16AWG、18AWG、20AWG、22AWGです。 |
||||||
上記の製品仕様、サイズ、構造は、技術の進歩により変更される場合があります。同様の仕様は、お客様のニーズに応じて設計および製造できます。
NACSナイロンケーブル
参考規格：UL2263
認証番号：E345899

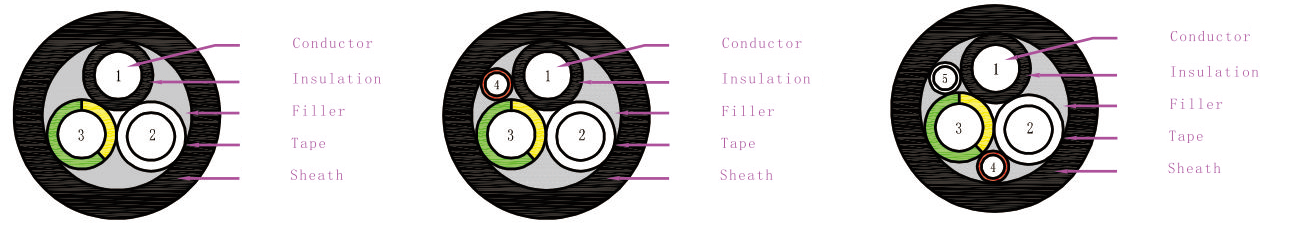

構造 |
ケーブル特性 |
1.導体 |
評価される温度: -50°C~105°C |
材質：裸銅 |
評価される電圧: 1000V |
2.絶縁 |
コンダクターの DC の抵抗（20°C で）: 8AWG≤2.23Ω/km; 10AWG≤3.51Ω/km; 16AWG≤14.1Ω/km; テスト方法 UL 2556 と従って下さい |
材質：TPE |
15℃の絶縁抵抗：8AWG≥34Ω.m;10AWG≥34Ω.m;16AWG≥45Ω.m;試験方法UL 2556に準拠 |
色: 黒く、赤く、緑か黄色または他 |
耐電圧：AC4.0kV/1min(8AWG)、AC3.0KV/1min(10AWG)、AC2.0KV/1min(16AWG)。テスト方法 UL 2556 に従って下さい。 |
3.充填 |
ケーブル曲げ半径：≥6OD |
材料: PP の麻か綿の糸 |
熱衝撃: 150℃/1h 割れ無し UL 2556 に従うテスト方法 |
4.テープ |
炎-抑制テスト: UL 2556 と従う FT1.Test 方法 |
素材：不織布 |
絶縁材の引張強さ: 老化の前に 5.5Mpa; 老化の後で（136°C/168H）≥75%Original.Test 方法 UL 2556 と従って下さい |
5.シース |
壊れ目の絶縁材の延長: 老化の前に200%; 老化の後(136°C/168H)の≥75%Original.Test 方法 UL 2556 と従って下さい |
材料: TPE |
シースの引張強さ: 老化 8.3Mpa の前に; 老化（136°C/168H）の後で≥75%Original.Test 方法 UL 2556 と従って下さい |
色: 黒かオレンジ |
壊れ目のシースの延長: 老化200%の前に; 老化(136°C/168H) ≥75%Original.Test方法の後でUL 2556に準拠しなさい |
|
低温曲げ試験: -40°C/4H の UL 2556 と従う Cracking.Test 方法無し |
|
熱衝撃テスト: 150°C/1H の UL 2556 に従う Cracking.Test 方法無し |
