EU EN50620標準EV充電ケーブル
参照標準：prEN 50620、IEC62893
証明書番号：6003773.01
製品説明:

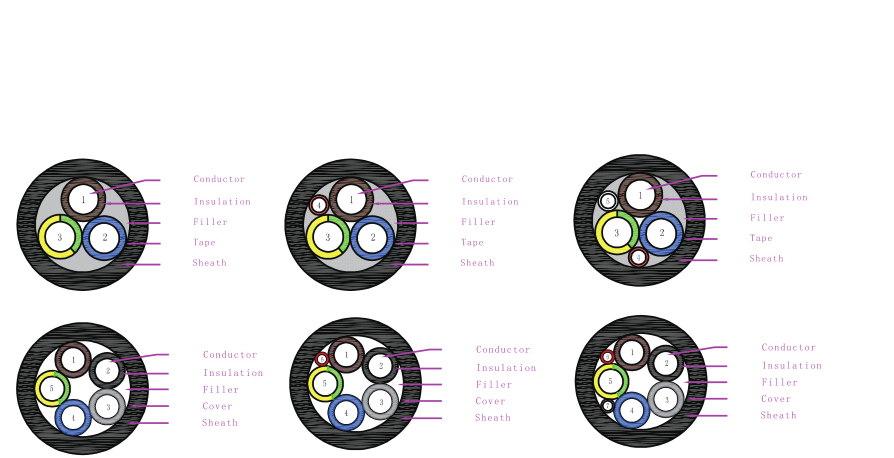

| 構造 | ケーブルの特性 |
| 1.導体 | 定格温度：-40℃〜90℃ |
| 材質：裸銅 | 定格電圧：AC 300 / 500V、450 / 750V; DC 1000V |
| 2.断熱材 | 燃焼試験：VW-1試験方法UL2556に準拠 |
| 材料：ERP | 最小曲げ半径:≥6* OD |
| カラー：ブラウン、ブルー、イエロー/グリーン | 耐電圧：2.5kVac / 15分故障なし |
| 3.充填 | 低温衝撃：-40℃、ひび割れなし |
| 材質：PP Cord | ホットショック：150℃/ 1時間クラックなし |
| 4.吊り革 | 耐油性：IRM902、IRM903、ガソリン20時間外径変動≤15％クラックなし |
| 素材：不織布 | 押し出し防止：Sq≤4、押しつぶし力≥4KN;4≤Sq≤35、押しつぶし力≥11KN; |
| 5.外鞘 | 耐酸性および耐アルカリ性：168時間、引張強度変動≤30％;伸び≥100％ |
| 素材：TPU | 環境要件：RoHSおよびREACHに準拠 |
| 色：黒 | |
製品番号 |
仕様 |
導体ツイスト外径 |
導体抵抗 |
基準許容電流 |
外径 |
梱包 |
H05BZ-F |
3×1.5mm2+(0～2)×(0.5～0.75)mm2 |
1.6 |
13.3 |
14A |
8.6~9.6 |
800m/700# |
3×2.5mm2+(0～2)×(0.5～0.75)mm2 |
2.1 |
7.98 |
25A |
9.8~10.8 |
800m/700# |
|
H07BZ-F |
3×1.5mm2+(0～2)×(0.5～0.75)mm2 |
1.6 |
13.3 |
14A |
8.8~9.6 |
800m/700# |
3×2.5mm2+(0～2)×(0.5～0.75)mm2 |
2.1 |
7.98 |
25A |
10~10.8 |
800m/700# |
|
3×4.0mm2+(0～2)×(0.5～0.75)mm2 |
2.8 |
4.95 |
35A |
11.5 |
500m/700# |
|
3×6.0mm2+(0～2)×(0.5～0.75)mm2 |
3.5 |
3.30 |
44A |
13.2 |
400m/800# |
|
3×10.0mm2+(0～2)×(0.5～0.75)mm2 |
4.5 |
1.91 |
62A |
16.3 |
500m/950# |
|
3×16mm2+(0～2)×(0.5～0.75)mm2 |
5.7 |
1.21 |
82A |
19 |
500m/700# |
|
5×2.5mm2+(0～2)×(0.5～0.75)mm2 |
2.1 |
7.98 |
20A |
13.5 |
500m/950# |
|
5×4.0mm2+(0～2)×(0.5～0.75)mm2 |
2.8 |
4.95 |
30A |
15 |
400m/950# |
|
5×6.0mm2+(0～2)×(0.5～0.75)mm2 |
3.5 |
3.30 |
38A |
16.8 |
300m/950# |
|
5×10.0mm2+(0～2)×(0.5～0.75)mm2 |
4.5 |
1.91 |
54A |
20 |
300m/1200# |
|
5×16mm2+(0～2)×(0.5～0.75)mm2 |
5.7 |
1.21 |
71A |
23.5 |
800m/700# |
|
5×25mm2+(0～2)×(0.5～0.75)mm2 |
7.2 |
0.78 |
94A |
29 |
800m/700# |
|
5×35mm2+(0～2)×(0.5～0.75)mm2 |
8.4 |
0.554 |
117A |
32.8 |
500m/700# |
上記の製品仕様、サイズ、構造は、技術の進歩により変更される場合があります。同様の仕様は、お客様のニーズに応じて設計および製造できます。
