EV充電ケーブルの選び方

Date:2020/2/26 15:32:53

電気自動車を使う友達は、電気自動車を充電する必要があることがよくあります。会社で充電パイルを使用する人もいれば、コミュニティを引き込み、急速充電のために過充電ステーションを使用する人もいます。電気自動車の充電環境はますます高まっています。では、どのようなモードがありますか。電気自動車の充電?さまざまな充電モードで充電パイルケーブルを選択するにはどうすればよいですか?


今日は主に充電パイルケーブルの選択について話します。


まず、充電パイルケーブルの選択を理解するには、電気自動車の充電に使用できる充電モードを理解する必要がありますか?対応する充電モードでどの種類のケーブルを選択するかを理解する必要があります。



                                                                                   充電モードの分類


一般的に充電方法は4種類に分けられますが、主な違いは使用方法と充電速度です。

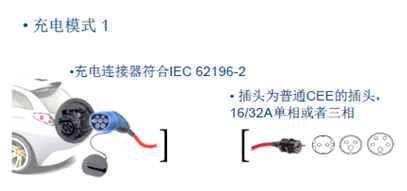

充電モード1

充電モード1:充電モード1は、単相充電ガン+ケーブル+単相主電源に接続された通常のCEEプラグの組み合わせです。

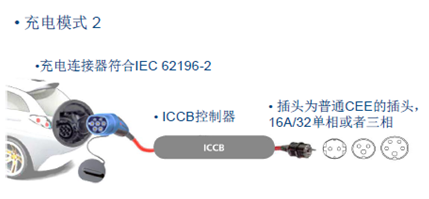

充電モード2

充電モード2:組み合わせモードは、単相充電ガン+ケーブル+コントロールボックス+単相主電源に接続されたプラグです。

充電モード2と充電モード1の違いは、コントローラーを増やすことです。充電モード2は、充電モード1と比較して完全な保護対策を講じています。過電圧、低電圧、過電流、過熱、漏れおよび電源オフ保護。充電モード1には保護対策がありません。


充電モード3

充電モード3:組み合わせモードは、単相電気または三相電気に接続された双頭充電ガン+ケーブル+充電パイルです。


充電モード1および充電モード2と比較して、充電モード3は充電電流を増加させるため、充電速度と充電安全要件が向上します。

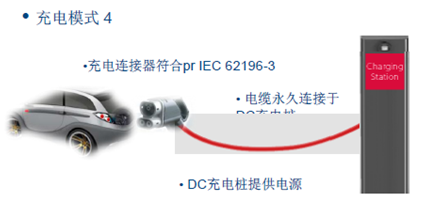

充電モード4

充電モード4、組み合わせモードは、DCに接続された充電ガン+ケーブル+充電パイルです。


充電モードに対応した充電ケーブルの選定


上記では、充電モードの導入について説明した後、充電ケーブルの選択について説明します。充電ケーブルの選択原理は、使用する充電モードと充電モードによって出力される電流を決定して、対応するケーブルを選択することです。


充電モード1

充電モード1では、一般的なCEEプラグを使用して単相主電源に接続するため、10Aおよび16Aの電流が一般的に使用され、対応するケーブルは 3 * 1.5スクエアケーブルおよび3 * 2.5スクエアケーブルを使用します。

充電モード1

充電モード2

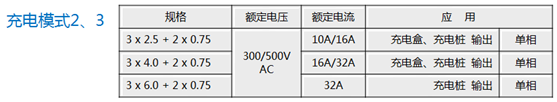

充電モード2は通常のCEEプラグを使用して単相主電源に接続し、定格電流10A / 16AはOMG3 * 2.5 + 2 * 0.75ケーブルを使用し、定格電流16A / 32AはOMG3 * 4.0+使用2 * 0.75ケーブルを使用します。

充電モード2


充電モード3

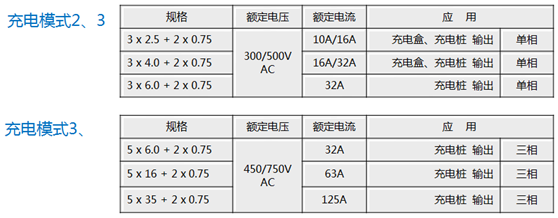

充電モード3ケーブルの選択、前述の充電ケーブル選択の原則は、使用する充電モードと充電モードによって出力される電流を決定して、対応するケーブルを選択することです。 充電モード3の標準出力電流は、16A、32A、三相32A、三相63A、および三相125Aです。 つまり、対応する充電ケーブルは、OMG3 * 4.0 + 2 * 0.75ライン、OMG3 * 6.0 + 2 * 0.75ライン、OMG5 * 6.0 + 2 * 0.75ライン、OMG5 * 16 + 2 * 0.75ライン、OMG5 * 35+2 * 0.75ライン。

充電モード3


充電モード4

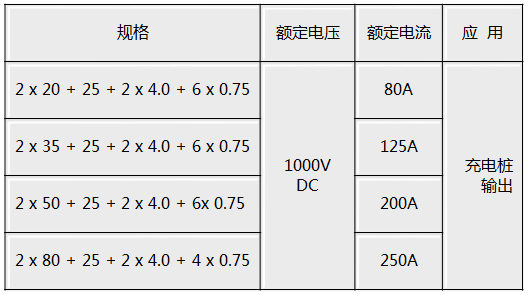

充電方法4ケーブルの選択、充電方法4はDC充電であり、大きな充電電流と速い充電速度などの明らかな利点があるため、安全要件が高くなり、ケーブルの直径が太くなります。 ケーブルには主電源コードが含まれています。アース線、補助電源コード、制御線が必要です。ケーブルにはさらに要件があります。ケーブルを選択するときは、製品の柔らかさと曲げ半径に注意してください。高温および低温耐性、耐油性、耐酸性および耐アルカリ性、耐水性および耐性耐摩耗性、耐亀裂性、耐紫外線性、難燃性、導電性、導体温度上昇、材料が最新のROHS&REACH環境保護基準を満たしているかどうか、および製品の品質がより安全であるかどうか。 充電モード4の出力電流は80A、125A、200A、250Aです。対応する充電ケーブルはOMG 2 * 20 + 25 + 2 * 4.0 + 6 * 0.75ライン、OMG2 * 35 + 25 + 2 * 4.0 + 6 *0.75ケーブル、OMG 2 * 50 + 25 + 2 * 4.0 + 6 * 0.75ケーブル、OMG 2 * 80 + 25 + 2 * 4.0 + 6 * 0.75ケーブル。

充電モード4


要約する 電気自動車を充電する場合、充電ケーブルを選択するには、通常、充電方法と電流出力に応じて対応する充電ケーブルを選択する必要があります。
